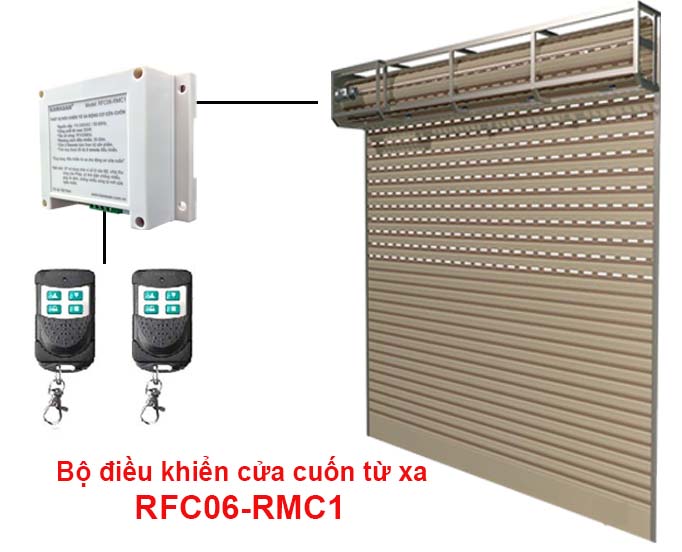

Công tắc điều khiển xa cho cửa cuốn Kawasan RFC06-RMC1

Mã sp: RFC06-RMC1

Thương hiệu: Kawasan | Tình trạng: Còn hàng

ĐIỂM NỔI BẬT CỦA THIẾT BỊ ĐIỀU KHIỂN CỬA CUỐN CỦA KAWASAN

Dùng công nghệ code vi xử lý và linh kiện chống nhiễu sóng và nhiều điện thế từ điện lưới. Tránh được nguy cơ treo không điều khiển được hoặc tự mở cửa ngẫu nhiên. Khoảng cách điều khiển xa lên đến 50-100m.

Công nghệ sóng chống nhiễu điện từ tránh bị trộm gây nhiễu mở cửa lẻn vào

Thêm được remote điều khiển dễ dàng, dùng công nghệ học tần số. Chỉ cần bấm nút SET 3-4 giây, đèn báo nhấp nháy là bấm 1 nút bất kỳ trên remote RMC1 là tự nhận và điều khiển. Không như sản phẩm rẻ tiền trên thị trường, không có chức năng học nhận thêm remote điều khiển. Phải có thợ mở remote ra để gạt mã cho trùng tần số mới điều khiển được.

Có khả năng tích hợp được tối đa 16 remote để điều khiển cửa cuốn từ xa

Có chức năng còi báo động kẹt cửa hoặc cạy cửa và còi báo hiệu. Khi bấm remote điều khiển thì có tiếng còi báo “Tít” để xác nhận bấm đã nhận remote hay không!

Công tắc cửa cuốn có chức năng hú còi khi cạy cửa hoặc bị chắn vật cản

Nguồn điện sử dụng là nguồn xung cách ly, cho phép giao động điện từ 100v đến 240v. Khi điện áp xuống thấp dưới 220V vẫn hoạt động ổn định.

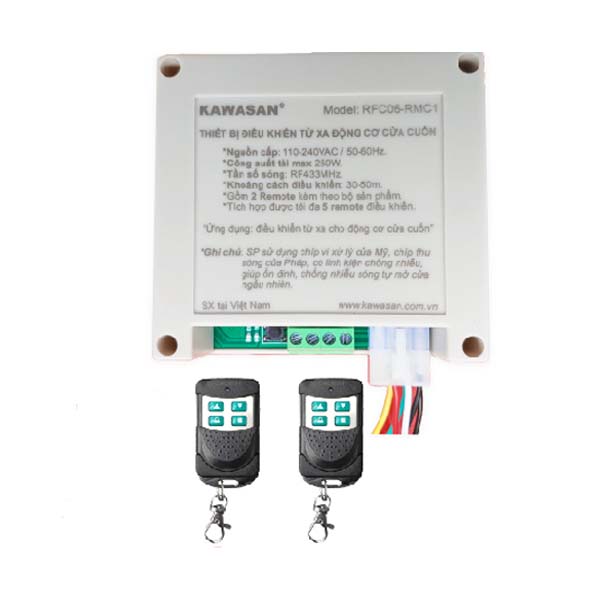

Thông số kỹ thuật

Nguồn cấp: 110V-220VAC 50-60Hz.
Tần số sóng: RF433MHz.
Công suất tải Max: 200-250W (400kg)
Tích hợp được tối đa: 16 remote.
Khoảng cách điều khiển: 30 – 50m (tùy môi trường vật cản).
Thích hợp cho nhiều loại cửa cuốn khác nhau.
Đi kèm 2 remote RMC1.

Cách tính hợp thêm Remote điều khiển cửa cuốn và xóa học lệnh remote:

Cách tích hợp thêm Remote: Nhấn giữa NÚT NHẤN từ 3-5 giây, ĐÈN XANH nhấp nháy thì buông ra. Sau đó, nhấn bất kỳ nút nào trên Remote, ĐÈN XANH tắt, còi kêu “TÍT” là thành công.
Cách xóa học lệnh trên Remote: Nhấn giữ NÚT NHẤN từ 7 – 9 giây. ĐÈN XANH chuyển trạng thái từ NHẤP NHÁY sang không còn NHẤP NHÁY nữa thì buông NÚT NHẤN RA. Còi kêu “TÍT” là thành công.

Lưu ý: Remote nào đã học lệnh rồi thì không thể học lệnh lại được nữa. Muốn học lệnh lại thì phải thực hiện ”xóa học lệnh trên Remote đi”.

Các phím chức năng trên Remote điều khiển từ xa cửa cuốn:

Phím mũi tên xuống: Chức năng đóng cửa cho cửa cuốn đi xuống.
Phím mũi tên lên: Chức năng mở cửa cho cửa cuốn đi lên.
Phím hình vuông: Chức năng dừng đóng/mở cửa khi cửa cuốn đang chạy lên/chạy xuống.
Phím hình ổ khóa: Chức năng đóng hoặc mở ba phím còn lại.

Hướng dẫn cách đấu dây và tác vụ:

Dây đỏ: dây dừng.
Dây trắng: dây lên.
Dây vàng: dây xuống.
Dây xanh: dây chung.
Dây đen (2 dây): dây cấp nguồn vào 110V-220VAC 50-60Hz.
Jack 1: kết nối với công tắc hành trình thường mở của bộ phận chống xô cửa cuốn.
Jack 2: kết nối với còi báo động 12VDC. Còi sẽ báo động khi cửa cuốn bị xô.
Đèn đỏ: Đèn báo nguồn. Lưu ý: Khi nhấn PHÍM HÌNH Ổ KHÓA để khóa chức năng 3 phím còn lại thì ĐÈN ĐỎ báo nguồn sẽ tắt đi.
Đèn xanh: Đèn báo học lệnh.
Nút nhấn: Dùng để học lệnh, xóa học lệnh và đảo trạng thái lên, xuống.

Lưu ý:

Khi kết nối dây giữa bộ điều khiển và động cơ xong. Ta sử dụng Remote đã học lệnh nhấn PHÍM MŨI TÊN XUỐNG mà cửa cuốn chạy lên hay ngược lại nhấn PHÍM MŨI TÊN LÊN mà cửa cuốn chạy xuống. Thì ta nhấn vào nút SET một cái, còi chip kêu “TÍT” là đã đảo lại đúng trạng thái PHÍM MŨI TÊN XUỐNG ứng với cửa đi xuống và ngược lại.
